Ультразвуковой расходомер газа КТМ100 РУС

Ультразвуковой расходомер для технологического и коммерческого (двухлучевая версия с погрешностью 1%) учета попутного нефтяного, факельного, природного газа там, где точность, работоспособность, долговечность и надежность имеют огромное значение.

Области применения: технологический учет газа, учет факельного газа, учет попутного нефтяного газа, учет эмиссии парниковых газов дымовых выбросов, учет газов при утилизации отходов (в т.ч. на мусоросжигательных заводах), учет воздуха в системах вентиляции и отопления.

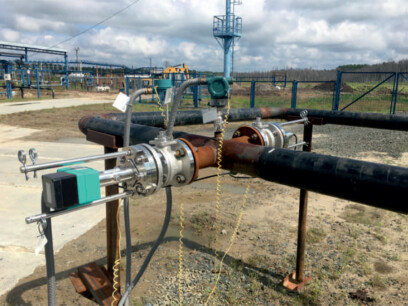

Ультразвуковой расходомер газа КТМ100 РУС

Технические характеристики:

Измеряемые параметры:

Принцип измерения: Измерение скорости прохождения ультразвукового импульса

Измеряемые величины: Массовый расход, объемный расход фактический и приведенный к стандартным условиям, молекулярная масса, суммарный объем и масса газа, приведенная к стандартным условиям, скорость потока газа, температура газа, скорость распространения звука

Диапазон скоростей измеряемого потока: 0,03 - 120 м/с; 0,03 - 90 м/с; 0,03 - 65 м/с

Относительная погрешность измерений: 1-лучевое измерение: 2% или 1,5% , 2-лучевое измерение: 1,5% или 1%

Относительная погрешность вычислений: 0,005%

Разрешение: 0,001 м/с

Воспроизводимость: 0,2% при 10 м/с

Масштабирование диапазонов измерения: до 4000 : 1; до 3000 : 1; до 2166 : 1

Внутренний диаметр газохода: 0,1…0,6 м; 0,2…1,8 м; 0,3…1,8 м; 0,15…1,8 м

Измеряемая среда:

Температура газа:

Стандартный диапазон: -70 ...+180 °C; -40 ... +260°C

Высокотемпературный диапазон: Зона 1: -70 ... +280 °C, Зона 2: -70 ... +260 °C

Низкотемпературный диапазон: -196 ...+100 °C

Давление (относит. атмосферного): -0,5 … 16 бар

0,5 бар изб. давл. при эксплуатации сменного приспособления, при сменных исполнениях КТМ100 РУС Ex-ПР
- Блок обработки данных МЦУ: -40 ... +60°C
Приемопередатчик, зона 1: ATEX II 2G Ex d [ia] IIC T4, ATEX II 2G Ex de [ia] IIC T4, CSA Cl I, Div1/Div2; Cl I,
Зона 1/ Зона 2. Опции: Класс темп. T6. Зона 0 для ультразвуковых преобразователей ATEX I/2G Ex d [ia] IIC T4;
Приемопередатчик: Алюминий, нержавеющая сталь IP 65/67
Контрольные функции: Автоматическая самодиагностика с контролем нуля и проверкой диапазона

Условия эксплуатации:

Температура:

- Приемопередающие блоки: -40 ... +70°C; опция: -50 ... +70°C

Соответствие нормативной документации:

Взрывобезопасность:

ATEX II 2G Ex d IIC T4, ATEX II 2G Ex de IIC T4, CSA Cl I, Div1/Div2; C l I, Зона 1/ Зона 2. Опции: Класс темп. T6;

ATEX II 2G Ex d [ia] IIC T4, ATEX II 2G Ex de [ia] IIC T4, CSA Cl I, Div1/Div2; Cl I, Зона 1/Зона 2 Опции: Класс темп. T6. Зона 0 для ультразвуковых преобразователей ATEX I/2G Ex d [ia] IIC T4

Приемопередатчик, зона 2: ATEX II 3G Ex nA II T4

Блок обработки данных МЦУ, non-Еx: Расстояние установки МЦУ до 1 000 м от места измерения (места установки приемопередающего блока)

Блок обработки данных МЦУ, Зона 1: ATEX II 2G Ex d IIC T4; CSA СI, div1; Сl I, Зона 1

Блок обработки данных МЦУ, Зона 2: ATEX II 3G Ex nA II T4; CSA Сl I, Зона 2

Степень защиты:

Блок обработки данных МЦУ: Сталь, нерж. сталь. Стандартный корпус: IP65, корпус Ex d: IP66, корпус 19": IP20

Информационные входы, выходы, управление через блок обработки данных МЦУ:

Аналоговые выходы: 1 активный выход: 0/2/4 … 22 mA, макс. нагрузка 750 Ω 4), соотв. NAMUR NE43

Аналоговые входы: 2 входа: 0 ... 5/10 V или 0 ... 20 mA 5)

Дискретные выходы: Выход импульсный/частотный (опция); 5 выходов: 30 V DC/2A, 120 V AC/1 A, свободно конфигурируемые с изменяемой логикой, статусные сигналы: норма/неисправность, обслуживание, контрольный цикл, граничные значения, необходимость обслуживания

Дискретные входы: 4 входа с изменяемой логикой

Интерфейсы: USB, RS485 через интерфейсный модуль (опция), RS232 (для обслуживания), Ethernet через интерфейсный модуль (опция)

Протокол шины (опция): MODBUS через RS485 или через Ethernet, HARTBUS (pending), PROFIBUS DP через RS485, Foundation Fieldbus, TCP/IP через Ethernet

Основные сведения:

Компоненты системы: Приемопередающие блоки УППС 100, Блоки МЦУ, питание 220 V AC; версия с питанием 24 V DC - опционально, Монтажный комплект (установочный патрубок, шаровой кран, прокладки, болты, гайки)

Управление: Через управляющий модуль МЦУ или программное обеспечение SOPAS ET
