Расходомер КТМ серии КТМ600 РУС
Продукция > Расходомеры > КТМ

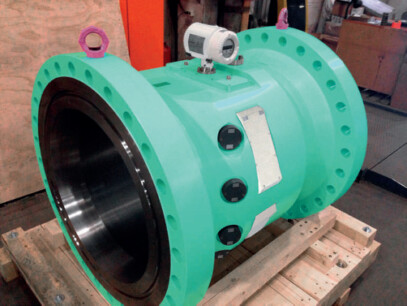

Ультразвуковой расходомер для коммерческого учета природного и нефтяного газа,
замера дебита газового флюида КТМ600 РУС
Расходомер газа КТМ600 РУС предназначен для учета природного и нефтяного газа, замера дебита газового флюида на скважине и шлейфах, в газовой линии АГЗУ. Компактный дизайн и закрытое расположение кабелей позволяют эксплуатировать его в самых жестких промышленных условиях. Счетчик газа КТМ600 РУС может поставляться в вариантах с 1, 2 или 4 парами преобразователей, что позволяет его использовать как с меньшей точностью, так и для высокоточных измерений при коммерческом учете газа. Поверка оборудования производится имитационным методом без снятия трубопровода.
Области применения: коммерческий учет газа, расчет баланса предприятия, учет на процессах межцехового обмена, замер дебита газового флюида на скважине и шлейфах, в составе газовой линии АГЗУ, учет ПХГ (двунаправленный поток версия «4x4»), для сличения и проведения КМХ версия «4x4» (в одном корпусе размещено 2 независимых счетчика), на электростанциях и иных крупных промышленных объектах, для технологических газов, таких, как N2, O2, H2, CO2, Cl2, этилен, и т.п., для газов с высоким содержанием H2S, к примеру, высокосернистого газа или биогаза, для контрольных измерений на морских платформах и на берегу, для измерений распределения газа на морских платформах.
Технические характеристики:
Объемный расход, м3/ч: 4-40;
8-1000; 13-1600; 20-3000; 32-4500; 50-7000; 65-8000; 80-10000; 120- 4000; 130- 17000;
200-20000; 320-32000; 400-40000; 400-45000; 400-50000; 650-66000; 650-80000; 1300-85000;
1400-90000; 1600-100000; 2000-110000; 2300-130000
Номинальный размер: 2"-56"
Максимальная скорость, м/с: 25-65
Длина счетчика, мм: 150-2800
Вес, кг: 25-9500
Материал корпуса:
- низкотемпературная
углеродистая сталь 1.6220/ASME A352 L CC;
- нержавеющая сталь
1.4408/ ASME A351 Gr. CF 8M;
- cталь дуплекс 1.4470/ASME A995
Gr.4A/UNS J92205
Параметры измерений:
Измеряемый газ: Природный газ,
технологические газы, попутный нефтяной газ, воздух
Измеряемые величины: Объемный расход
(рабочий и стандартный), объем (рабочий и стандартный), скорость газа, скорость
звука, массовый расход - по запросу
Температура газа: -194... +280°C
Температура окружающей среды: -40°C ...+
60°C; -55°C ...+60°C по запросу
Диапазон давлений: 0... 250 бар (изб);
от 0…450 бар (изб.) по запросу
Повторяемость: < 0,1%
Погрешность: 1-лучевой: ±2,0%, 2-лучевой:
±1,0%, 4-лучевой: ±0,5% (сухая калибровка)
±0,3% (после калибровки - Россия, ГОСТ), ±0,2% (после калибровки и коррекции постоянным коэффициентом - Европа; США), ±0,1% (после калибровки и коррекции полиномом - Европа; США)
±0,3% (после калибровки - Россия, ГОСТ), ±0,2% (после калибровки и коррекции постоянным коэффициентом - Европа; США), ±0,1% (после калибровки и коррекции полиномом - Европа; США)
Разрешительные документы:
Ex сертификаты: ATEX: II 1/2G EEx de ib [ia] IIA or IIC T4; ГОСТ-Р Ex: 1Exdeib[ia]IICT4 X
Утверждения
типа: Россия, ГОСТ, MID, PTB, NMi
Класс защиты: IP 65/IP 67
Соответствия: Разрешение на применение
Ростехнадзора; электробезопасность - CE; OIML R137-1, OIMLD11, A. G. A Report
No. 9, API 21.1, ISO 17089-1
Выходные сигналы и интерфейсы:
Аналоговый выход: Активный/пассивный;
оптически изолированный; 4 ... 20 мА; макс. нагрузка 250 Ω
Цифровые выходы: Пассивные, оптически
изолированные, открытый коллектор или NAMUR, fмакс = 6 kГц
Интерфейсы: 2 x RS485
Протокол шины: Modbus ASCII/Modbus RTU, HART протокол
Для запроса цен на расходомеры КТМ и комплектующие к ним просьба направить заявку
в свободной форме: info@rashodomer.su или просто позвоните +7 (499) 322-93-90
Каталоги и опросные листы для заказа расходомера KTM серии КТМ-600 РУС
КТМ Каталог 2018
КТМ Каталог 2020
КТМ Каталог Расходомер газа ультразвуковой КТМ-600 РУС
